DSH-3-Z Abstandsset, Sechskantkopf mit angepresster Scheibe, 5,5 x 50 (17-20) mm, Teilgewinde (L1), SW 8, E16+SD19, Bimetall (Edelstahl A2/Stahl) / Kunststoff, RUSPERT®, ETA-21/0306, 100 Stk.
Verpackungseinheiten
| 100 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 Stück |
| Bestellschritt | 100 Stück |
Beschreibung

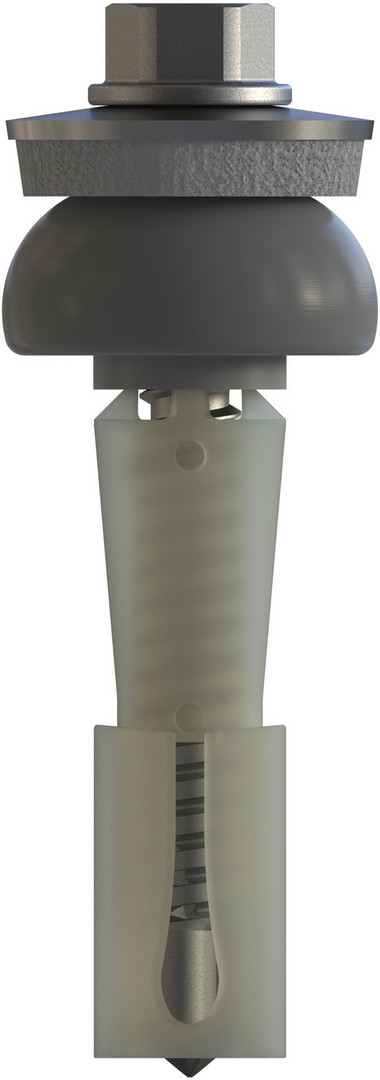

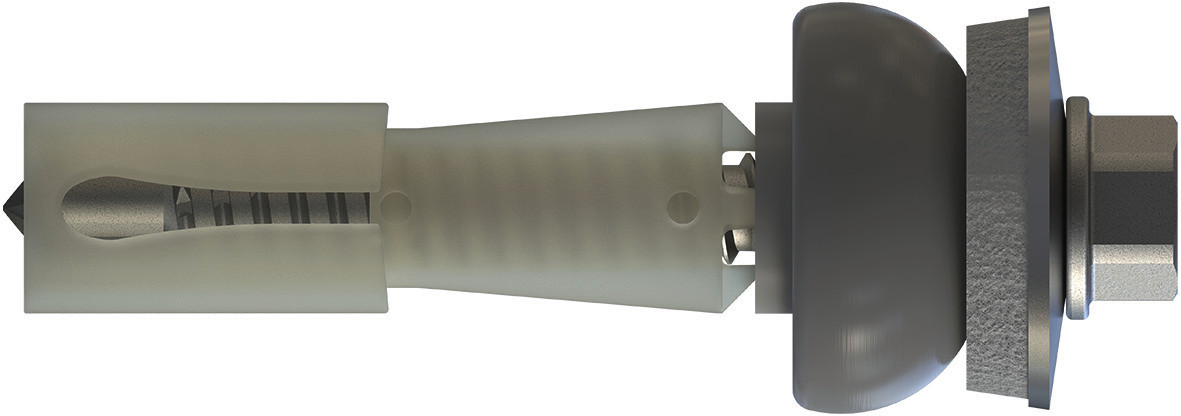

DSH-3-Z Abstandsset - Das Komplettpaket
VORTEILE:
Montagefreundliche Ein-Personen-Befestigungslösung ersetzt die herkömmliche bisweilen umständliche Zwei-Personen-Befestigungsvariante.
Komplettpaket = Set ist komplett vormontiert mit Schraube, Dichtung und Hülse und kann sofort verarbeitet werden.
Deutlich verbesserte Dichtigkeit (besonders bei Wellprofilen). Große Schirmdichtung dichtet flächendeckend ab und passt sich bei der Komprimierung perfekt an die Profile an.
PRODUKTMERKMALE:
Außensechskant
Große Kraftübertragung
Sechskantkopf mit angepresster Scheibe
Große Kraftübertragung
Robust und unempfindlich gegen Schmutz
Hoher Anpressdruck
Keine Beschädigung des Bauteils durch das Einschraubwerkzeug
Hervorragend geeignet zur Kopflackierung
EPDM + Schirmdichtung
Langlebig
UV-stabil
EPDM Dichtscheibe verhindert das Eindringen von Wasser und dichtet die Verbindung dauerhaft ab
Schirmdichtung passt sich hervorragend an Wellprofile an
Distanzspreizhülse
Stabilisiert von der Unterseite die Profilsicken
Ersetzt herkömmliche Abstandshalter
Unverlierbar vormontiert auf Schraube
Blechschraubengewinde mit gewindefurchenden Rillen
Bewährte Verbindung dünner Bauteile
Verbessertes Formen des Gegengewindes
Bohrspitze
Bohrt vor und reduziert die Spaltwirkung im Holz
Kein Werkzeugverschleiß
Kleine Randabstände möglich
EINSATZBEREICHE:

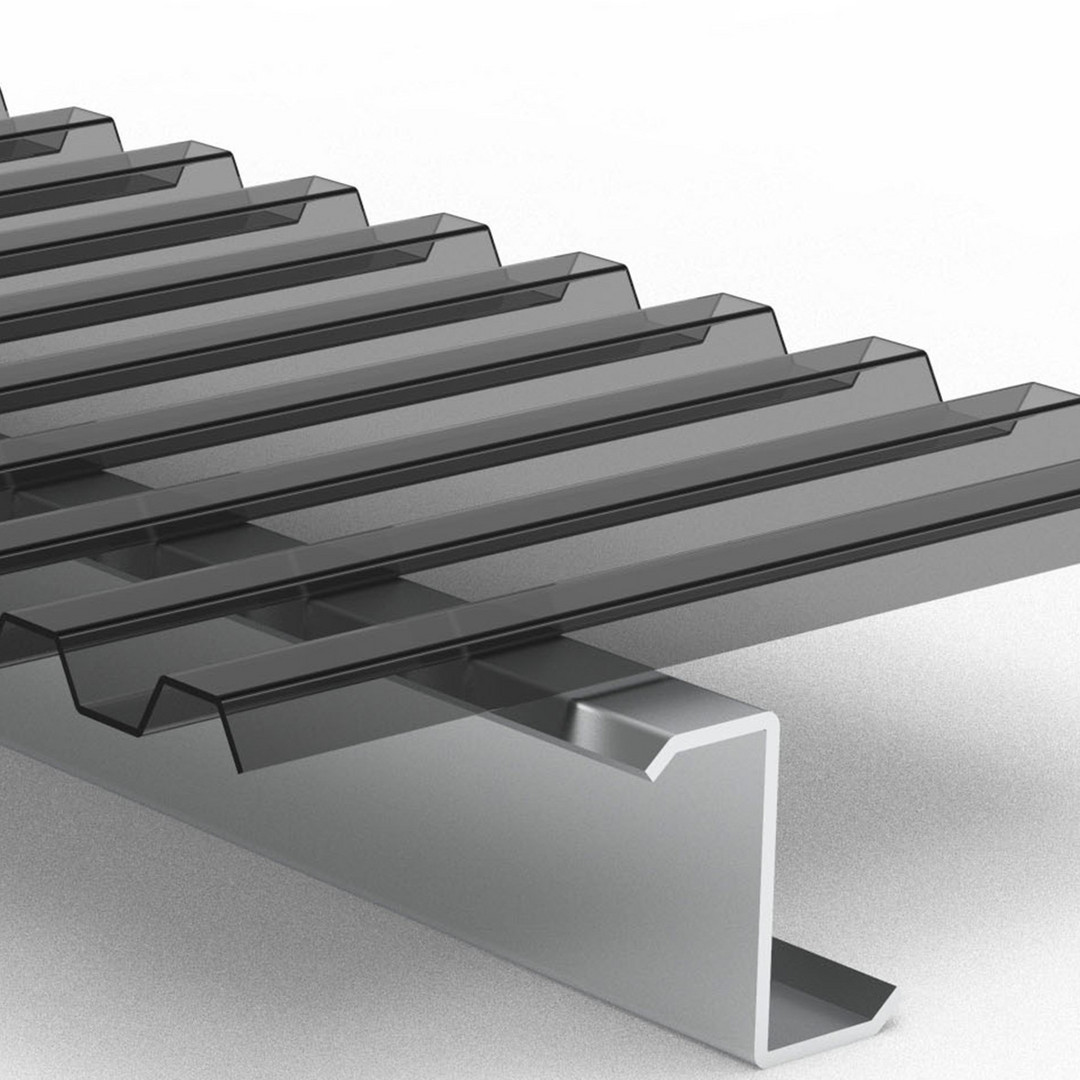

Verbindungsmittel zur Befestigung von Lichtplatten auf Stahl- und Aluminiumunterkonstruktionen.
Carports, Pergolen, Vordächer
VERARBEITUNGSEMPFEHLUNGEN:
1. Vorbohren der Profiltafel mit Stufenbohrer (Ø10 mm Art. 00A423S010-410040L-2, Ø 12 mm Art. 00A423S010-512040L-2).2. Einführen des Abstandsset in die Platte bis die Schraube und die Hülse auf der Unterkonstruktion aufsitzen.3. Beim Einschrauben in die Unterkonstruktion muss der Hülsenbund unter der Profiltafel liegen, damit sie sich aufspreizen kann.4. Anziehen, bis die Scheibe leicht komprimiert ist.Genrerell sind die Angaben der Profilhersteller zu beachten.PRODUKTHINWEIS:
Set besteht aus Bimetall Bohrschraube, Kunststoffspreizhülse, Schirmdichtung und Dichtscheibe. Klemmbereich entspricht Profilhöhe. Vorbohren der Profiltafel mit dem REISSER Stufenbohrer Ø 10 mm (Art.Nr. 00A423S010-410040L-2).

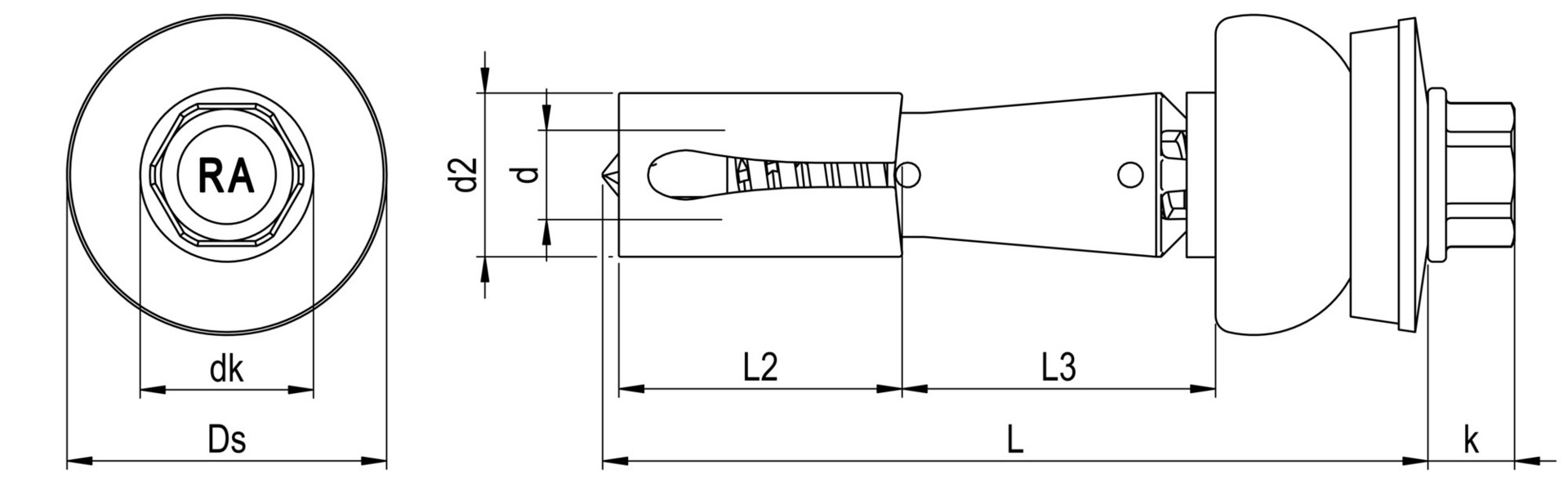

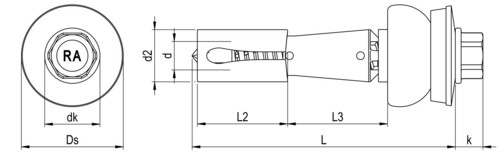

Merkmale
| Artikelnummer | 00DSH5B197-0550502-1 |
| Durchmesser d | 5,5 mm |
| Länge L | 50 mm |
| Kerndurchmesser d1 | 5,4 mm |
| Gewindelänge L1 | 37 mm |
| Kopfdurchmesser dk | 10,5 mm |
| Bauteil I.1 Dicke | 2 - 3 mm |
| Bauteil II.1 Dicke | 1,5 - 5,0 mm |
| Bohrleistung | 1,5 - 5,25 mm |
| Klemmbereich Stahl | 17 - 20 mm |
| Kopfhöhe k | 5,1 mm |
| Zulassung | ETA-21/0306 |
| Bohrlochdurchmesser, Bauteil I | 10 mm |
| Außendurchmesser Ds | 19,0 mm |
| Material | Bimetall (Edelstahl A2/Stahl) / Kunststoff |
| Oberfläche | RUSPERT® |
| Antriebsart | SW |
| Antriebsgröße | 8 |
| Kopfform | Sechskantkopf mit angepresster Scheibe |
| Dichtung | E16+SD19 |
| Dichtung: Typ | Dichtscheibe |
| Dichtung: Material | Edelstahl A2/EPDM |
| Zulassung mit Anlage | Auszugskraft aus der Stahl-UK nach ETA-21/0306, Anhang 23.10/23.11/23.30 Auszugskraft aus der Aluminium-UK nach ETA-21/0306, Anhang 23.20 |
| Verarbeitungsdrehzahl | 500 U/min |
| Bohrkapazität | Bauteil 1 [mm]: Lichtplatte 2 - 3 Bauteil 2 [mm]: Stahl 1,5 - 5,0; Aluminium 2,0 - 4,0 |
| Verpackungsmenge | 100 |
| Verpackungseinheit | Stk. |
| Verpackungsgröße (HxBxT) | 80,00 mm x 90,00 mm x 210,00 mm |
| Nettogewicht | 890,00 g |
| Bruttogewicht | 990,00 g |
