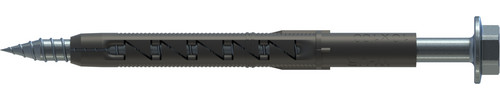

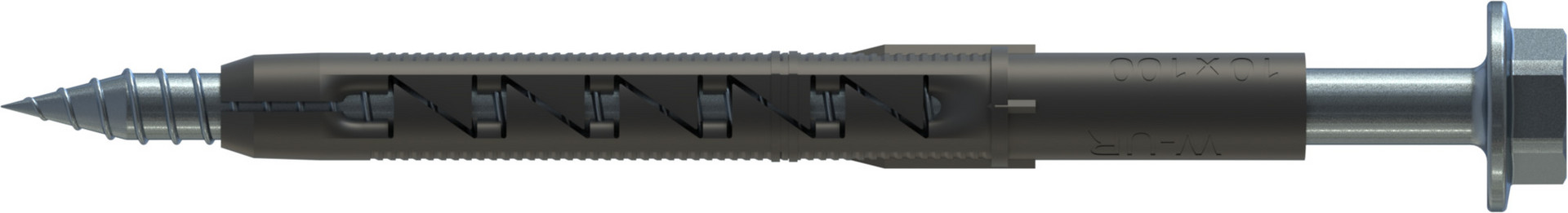

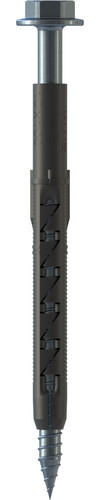

RDS-C 10 Rahmendübel, Sechskantkopf mit angepresster Scheibe, 10 x 135 mm, Teilgewinde (L1), Kombi-SW-SIT® 40 / SW 13, Stahl, verzinkt, blau passiviert, Z-21.2-2130, 30 Stk.
Verpackungseinheiten
| 30 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 30 Stück |
| Bestellschritt | 30 Stück |
Beschreibung
RDS-C 10 Rahmendübel
VORTEILE:
Der Rahmendübel RDS-C 10 besitzt die allgemeine bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung Z-21.2-2130.
Der Rahmendübel RDS-C 10 ist für rund 50 verschiedene Untergründe geprüft und zugelassen. Neben Beton und Porenbeton sind zahlreiche Mauersteine unter anderem Voll- und Lochziegel, Kalksandloch- und -vollsteine, Betonvoll- und -lochsteine, Hohlblöcke aus Leichtbeton in der aktuellen umfangreichen Zulassung enthalten.
Durchsteckmontage sorgt für eine einfache und schnelle Verarbeitung.
Ausgleich von Bautoleranzen von bis zu 25 mm problemlos möglich.
Schrägverschraubung bis 15° möglich.
Die spezielle Dübelgeometrie mit ihren Zähnen verspreizt sich in alle Richtungen. In Verbindung mit Reibschluss verankert sich die Spezialschraube RDS-C zuverlässig in der Dübelhülse und sorgt somit für hohe Traglasten im Untergrund.
Verbesserte Kraftübertragung in Voll- und Hohlbaustoffen.
Die Dübelhülse besteht aus hochwertigem Polyamid.
Bei der Verarbeitung keine Wartezeiten, da sofort belastbar.
Zuverlässige Verarbeitung durch sehr starke Verdrehsicherung.
Die in der Dübelhülse integrierte Einschlagsperre verhindert beim Einschlagen ein vorzeitiges Aufspreizen des Dübels.
Für montagefreundliches Handling sorgt eine Vormontage der Dübelhülse auf der vorgesehenen Spezialschraube RDS.
EINSATZBEREICHE:
Rahmendübel zur Direktbefestigung von Anbauteilen am Mauerwerk, Porenbeton und Beton.
VERARBEITUNGSEMPFEHLUNGEN:
1.) Bohrloch Ø 10 mm im Bestandsmauerwerk erstellen mit Mindestbohrtiefe 105 mm.2.) Reinigung des Bohrlochs.3.) Vorsichtiges Einschlagen der Schraube mit aufgestecktem Dübel. Setztiefe 70 mm im Mauerwerk erreicht, wenn spürbarer Widerstand durch Anschlagring entsteht.4.) Langsames Eindrehen der Schraube; min. 70 mm Einschraubtiefe (max. 15 mm Abstand unter Kopf zum Dübel). Auszugskraft mit der Ausziehvorrichtung ermitteln.
Merkmale
| Artikelnummer | RDSC10S021-100135D-1 |
| Durchmesser d | 10 mm |
| Länge L | 135 mm |
| Kerndurchmesser d1 | 6,1 mm |
| Kopfdurchmesser dk | 19,2 mm |
| Bauteil I.1 Dicke | 35 - 60 mm |
| Bauteil II.1 Dicke | gemäß Vorgaben zum jeweiligen Verankerungsgrund laut abZ Z-21.2-2130 mm |
| Kopfhöhe k | 7,25 mm |
| Zulassung | Z-21.2-2130 |
| Material | Stahl |
| Oberfläche | verzinkt, blau passiviert |
| Antriebsart | Kombi-SW-SIT® |
| Antriebsgröße | 40 / SW 13 |
| Kopfform | Sechskantkopf mit angepresster Scheibe |
| Zulassung mit Anlage | Z-21.2-2130 |
| Verarbeitungsdrehzahl | 100 U/min |
| Bohrkapazität | Bauteil 1 [mm]: Anbauteil 35 - 60 Bauteil 2 [mm]: Mauerwerk gemäß Vorgaben zum jeweiligen Verankerungsgrund laut abZ Z-21.2-2130 |
| Mindesteinschraubtiefe | 70 mm |
| Klemmbereich | 35 - 60 mm |
| Verpackungsmenge | 30 |
| Verpackungseinheit | Stk. |
| Verpackungsgröße (HxBxT) | 80,00 mm x 90,00 mm x 210,00 mm |
| Nettogewicht | 1.251,60 g |
| Bruttogewicht | 1.251,60 g |
