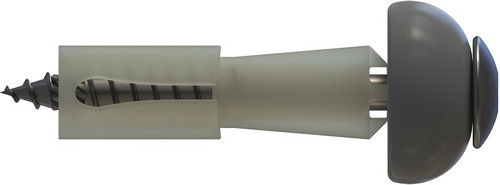

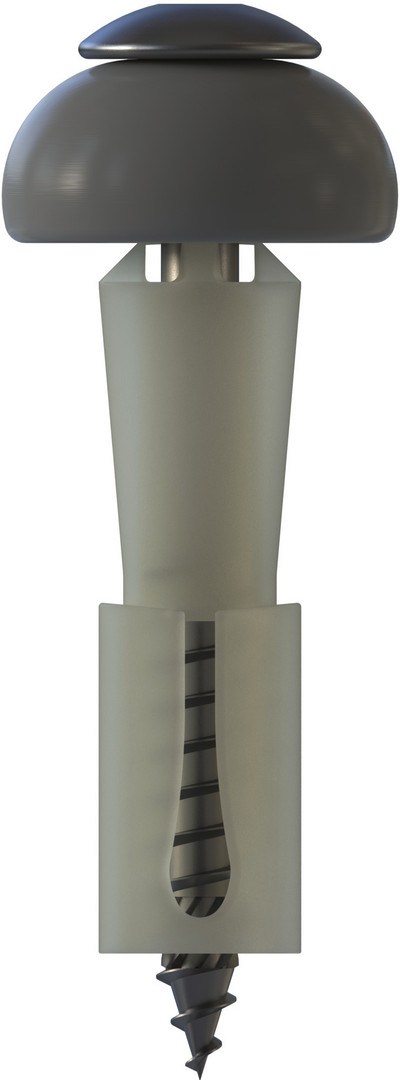

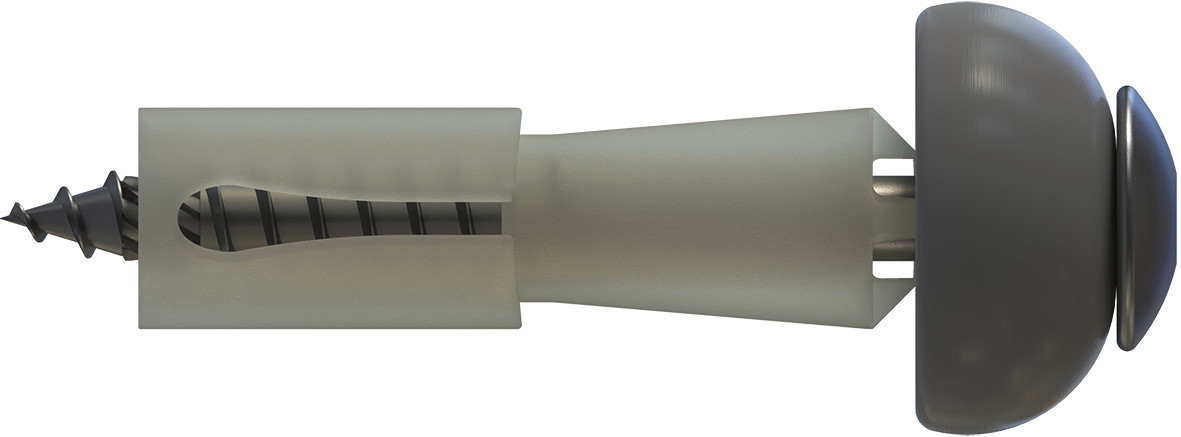

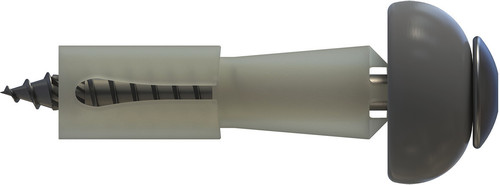

DSH-2-A Abstandsset, Flachrundkopf, 4,8 x 50 (17-20) mm, Teilgewinde (L1), SIT® 20, SD19, Edelstahl A2 / Kunststoff, gebeizt, passiviert, gleitbeschichtet, ETA-11/0106, 100 Stk.
Verpackungseinheiten
| 100 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 Stück |
| Bestellschritt | 100 Stück |
Beschreibung
DSH-2-A Abstandsset - Das Komplettpaket
VORTEILE:
Montagefreundliche Ein-Personen-Befestigungslösung ersetzt die herkömmliche bisweilen umständliche Zwei-Personen-Befestigungsvariante.
Komplettpaket = Set ist komplett vormontiert mit Schraube, Dichtung und Hülse und kann sofort verarbeitet werden.
Deutlich verbesserte Dichtigkeit (besonders bei Wellprofilen). Große Schirmdichtung dichtet flächendeckend ab und passt sich bei der Komprimierung perfekt an die Profile an.
DRIBO® Bohrsegment zur Reduzierung der Spaltwirkung im Holz.
SIT®-Antrieb sorgt für stabiles Verschrauben ohne Taumeln.
PRODUKTMERKMALE:
SIT®
Schnelle Antriebsfindung
Taumelfreies Einschrauben
Maximale Kraftübertragung ohne die Gefahr zu Überdrehen
Verarbeitung mit Standard TX Bit möglich
Flachrundkopf
Große, flache Auflagefläche
Hoher Anpressdruck
Perfekter Sitz und schöne Optik
Schirmdichtung
Langlebig
UV-stabil
Hervorragende Anpassung an Wellprofile
Distanzspreizhülse
Stabilisiert von der Unterseite die Profilsicken
Ersetzt herkömmliche Abstandshalter
Unverlierbar vormontiert auf Schraube
Holzschraubengewinde
Sicherer Halt im Holz
DRIBO® Bohrsegment
Minimierung der Spaltwirkung im Holz, dadurch kleine Randabstände möglich
Mühelose Verbindung auch im Rahmen- und Leistenbereich
Sofortiger Schraubstart
EINSATZBEREICHE:
Verbindungsmittel zur Befestigung von Lichtplatten auf Holzunterkonstruktionen.
Carports, Pergolen, Vordächer
VERARBEITUNGSEMPFEHLUNGEN:
1. Vorbohren der Profiltafel mit Stufenbohrer (Ø10 mm Art. 00A423S010-410040L-2, Ø 12 mm Art. 00A423S010-512040L-2).2. Einführen des Abstandssets in die Platte bis die Schraube und die Hülse auf der Unterkonstruktion aufsitzen.3. Beim Einschrauben in die Unterkonstruktion muss der Hülsenbund unter der Profiltafel liegen, damit sie sich aufspreizen kann.4. Anziehen, bis die Dichtung leicht komprimiert ist.Generell sind die Angaben der Profilhersteller zu beachten.PRODUKTHINWEIS:
Set besteht aus Edelstahl A2 Fassadenplattenschraube, Kunststoffspreizhülse, Schirmdichtung. Klemmbereich entspricht Profilhöhe. Vorbohren der Profiltafel mit dem REISSER Stufenbohrer Ø 10 mm (Art.Nr. 00A423S010-410040L-2).
Merkmale

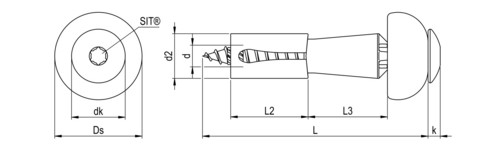

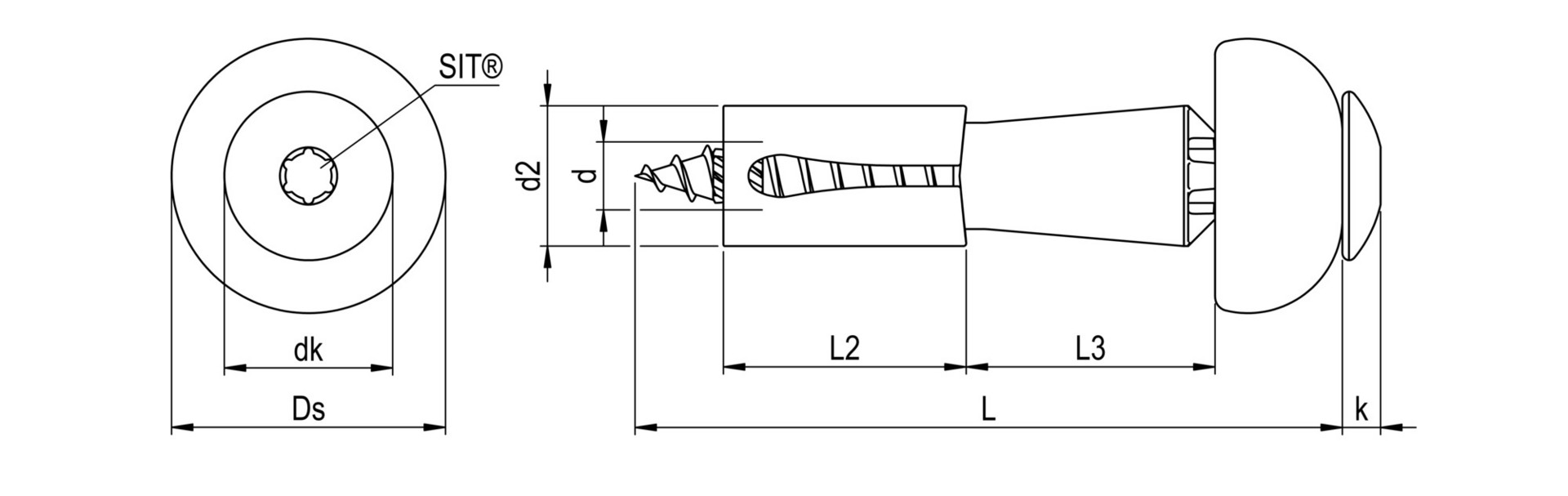

| Artikelnummer | 00DSH2V138-0480502-1 |
| Durchmesser d | 4,8 mm |
| Länge L | 50 mm |
| Gewindelänge L1 | 30 mm |
| Kopfdurchmesser dk | 12,0 mm |
| Bauteil I.1 Dicke | 1 - 2 mm |
| Klemmbereich Holz | 17 - 20 mm |
| Zusatzfeatures | DRIBO® Bohrsegment |
| Zulassung | ETA-11/0106 |
| Bohrlochdurchmesser, Bauteil I | 10 mm |
| Außendurchmesser Ds | 19,0 mm |
| Material | Edelstahl A2 / Kunststoff |
| Oberfläche | gebeizt, passiviert, gleitbeschichtet |
| Antriebsart | SIT® |
| Antriebsgröße | 20 |
| Kopfform | Flachrundkopf |
| Dichtung | SD19 |
| Dichtung: Typ | Schirmdichtung |
| Dichtung: Material | EPDM |
| Zulassung mit Anlage | Charakteristische Ausziehtragfähigkeit aus der Holz-UK nach ETA-11/0106, Anhang 2.2/2.3 Schraubengeometrie nach ETA-11/0106, Anhang 5.13 |
| Verarbeitungsdrehzahl | 500 U/min |
| Bohrkapazität | Bauteil 1 [mm]: Lichtplatte 1 - 2 Bauteil 2 [mm]: Holz |
| Mindesteinschraubtiefe | 24 mm |
| Verpackungsmenge | 100 |
| Verpackungseinheit | Stk. |
| Verpackungsgröße (HxBxT) | 80,00 mm x 90,00 mm x 210,00 mm |
| Nettogewicht | 890,00 g |
| Bruttogewicht | 990,00 g |
