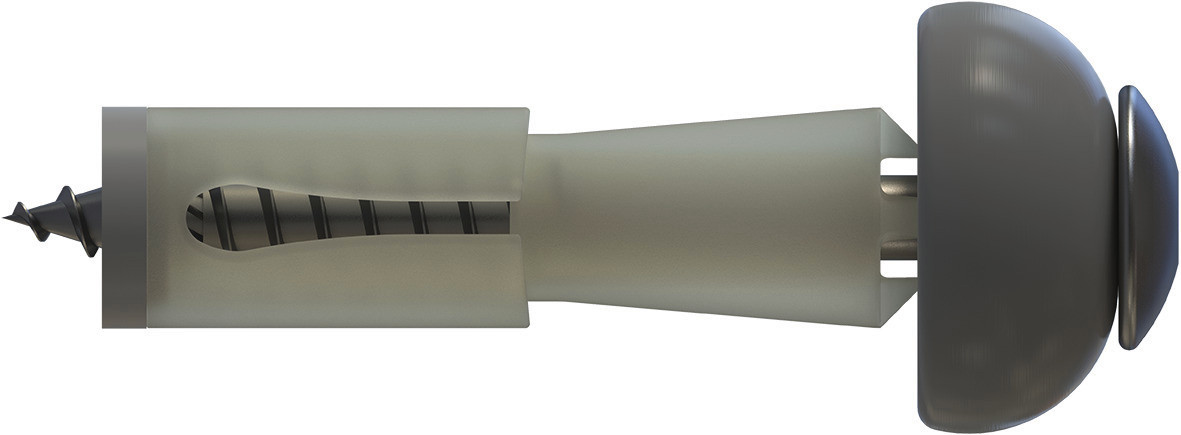

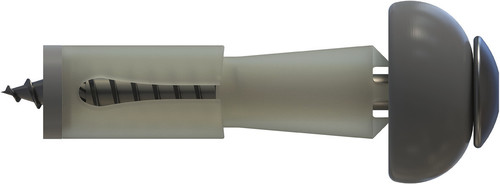

DSH-2-A Abstandsset, Flachrundkopf, 4,8 x 50 (21-24) mm, Teilgewinde (L1), SIT® 20, SD19, Edelstahl A2 / Kunststoff, gebeizt, passiviert, gleitbeschichtet, ETA-11/0106, 100 Stk.
Verpackungseinheiten
| 100 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 Stück |
| Bestellschritt | 100 Stück |
Beschreibung

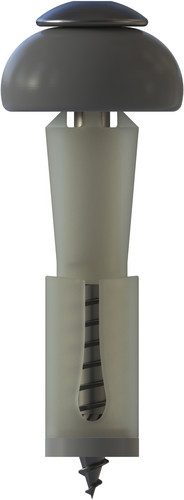

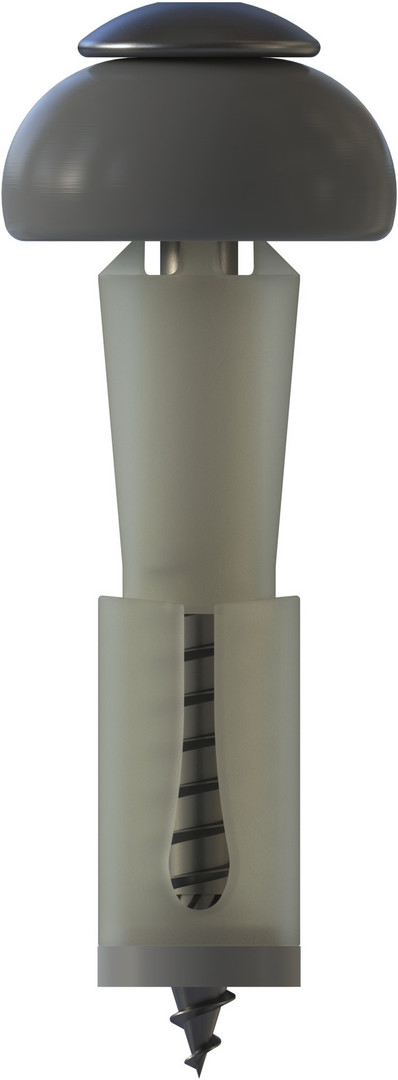

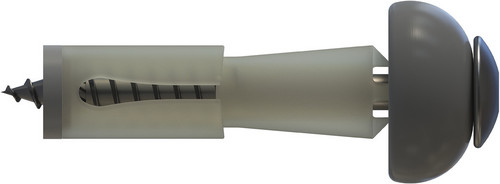

DSH-2-A Abstandsset - Das Komplettpaket
VORTEILE:
Montagefreundliche Ein-Personen-Befestigungslösung ersetzt die herkömmliche bisweilen umständliche Zwei-Personen-Befestigungsvariante.
Komplettpaket = Set ist komplett vormontiert mit Schraube, Dichtung und Hülse und kann sofort verarbeitet werden.
Deutlich verbesserte Dichtigkeit (besonders bei Wellprofilen). Große Schirmdichtung dichtet flächendeckend ab und passt sich bei der Komprimierung perfekt an die Profile an.
PRODUKTMERKMALE:
SIT®
Schnelle Antriebsfindung
Taumelfreies Einschrauben
Maximale Kraftübertragung ohne die Gefahr zu Überdrehen
Verarbeitung mit Standard TX Bit möglich
Flachrundkopf
Große, flache Auflagefläche
Hoher Anpressdruck
Perfekter Sitz und schöne Optik

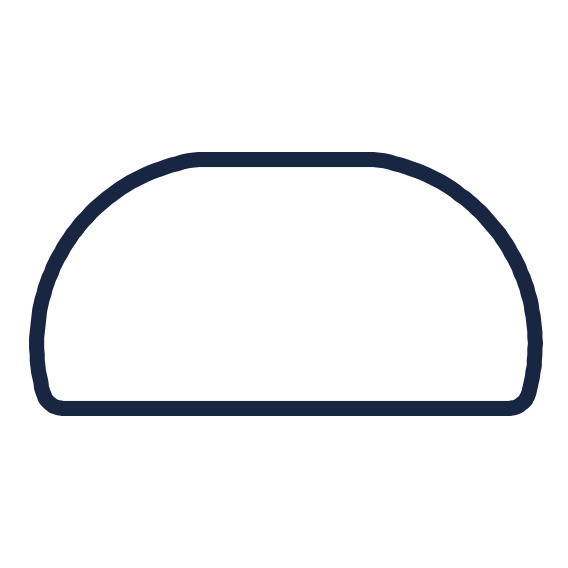

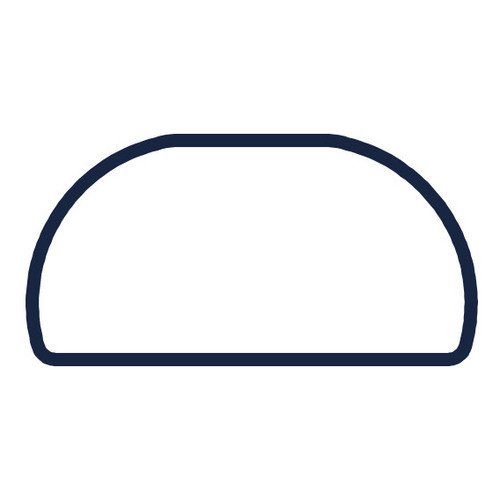

Schirmdichtung
Langlebig
UV-stabil
Hervorragende Anpassung an Wellprofile

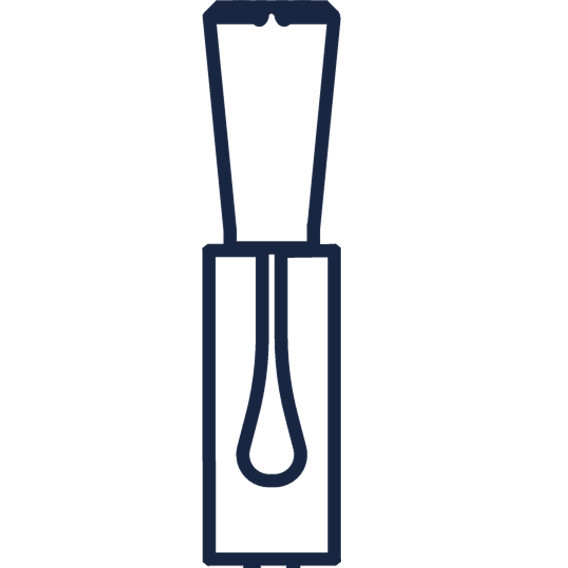

Distanzspreizhülse
Stabilisiert von der Unterseite die Profilsicken
Ersetzt herkömmliche Abstandshalter
Unverlierbar vormontiert auf Schraube
Holzschraubengewinde
Sicherer Halt im Holz
DRIBO® Bohrsegment
Minimierung der Spaltwirkung im Holz, dadurch kleine Randabstände möglich
Mühelose Verbindung auch im Rahmen- und Leistenbereich
Sofortiger Schraubstart
EINSATZBEREICHE:

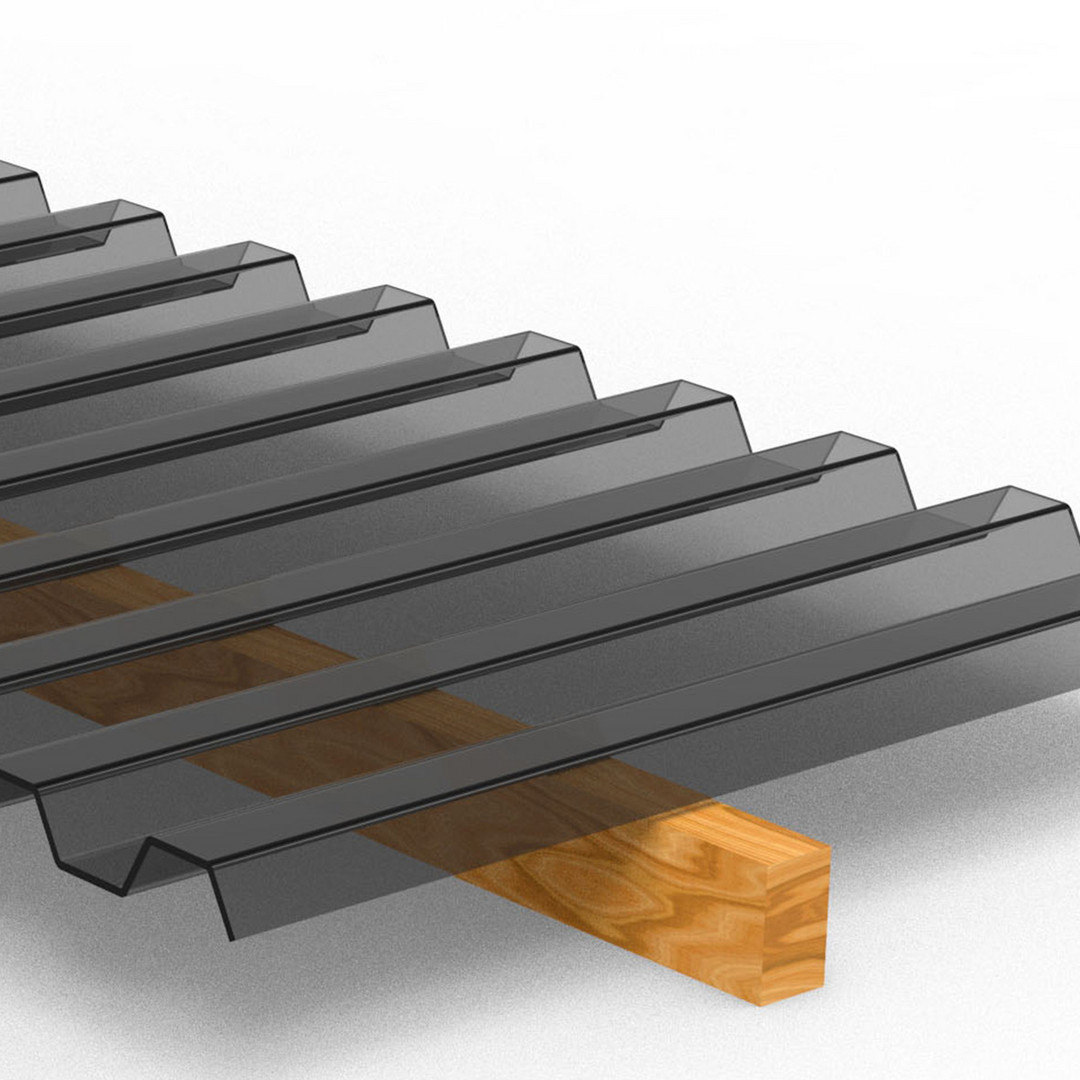

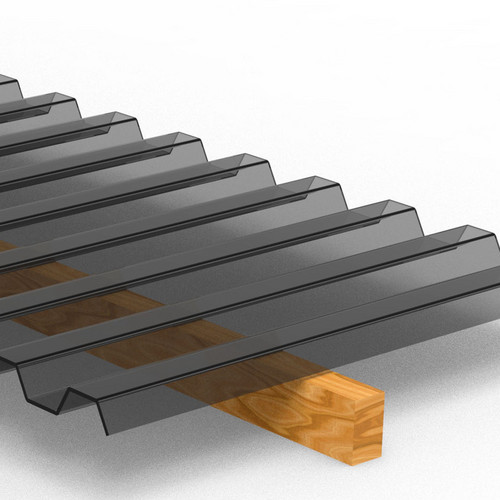

Verbindungsmittel zur Befestigung von Lichtplatten auf Holzunterkonstruktionen.
Carports, Pergolen, Vordächer
VERARBEITUNGSEMPFEHLUNGEN:
1. Vorbohren der Profiltafel mit Stufenbohrer (Ø10 mm Art. 00A423S010-410040L-2, Ø 12 mm Art. 00A423S010-512040L-2).2. Einführen des Abstandsset in die Platte bis die Schraube und die Hülse auf der Unterkonstruktion aufsitzen.3. Beim Einschrauben in die Unterkonstruktion muss der Hülsenbund unter der Profiltafel liegen, damit sie sich aufspreizen kann.4. Anziehen, bis die Scheibe leicht komprimiert ist.Genrerell sind die Angaben der Lichtplattenhersteller zu beachten.PRODUKTHINWEIS:
Set besteht aus Edelstahl A2 Fassadenplattenschraube, Kunststoffspreizhülse, Schirmdichtung.
Merkmale
| Artikelnummer | 00DSH4V138-0480502-1 |
| Durchmesser d | 4,8 mm |
| Länge L | 50 mm |
| Gewindelänge L1 | 30 mm |
| Kopfdurchmesser dk | 12,0 mm |
| Bauteil I.1 Dicke | 1 - 2 mm |
| Klemmbereich Holz | 21 - 24 mm |
| Zusatzfeatures | DRIBO® Bohrsegment |
| Zulassung | ETA-11/0106 |
| Bohrlochdurchmesser, Bauteil I | 10 mm |
| Außendurchmesser Ds | 19,0 mm |
| Material | Edelstahl A2 / Kunststoff |
| Oberfläche | gebeizt, passiviert, gleitbeschichtet |
| Antriebsart | SIT® |
| Antriebsgröße | 20 |
| Kopfform | Flachrundkopf |
| Dichtung | SD19 |
| Dichtung: Typ | Schirmdichtung |
| Dichtung: Material | EPDM |
| Zulassung mit Anlage | Charakteristische Ausziehtragfähigkeit aus der Holz-UK nach ETA-11/0106, Anhang 2.2/2.3 Schraubengeometrie nach ETA-11/0106, Anhang 5.13 |
| Verarbeitungsdrehzahl | 500 U/min |
| Bohrkapazität | Bauteil 1 [mm]: Lichtplatte 1 - 2 Bauteil 2 [mm]: Holz |
| Mindesteinschraubtiefe | 20 mm |
| Verpackungsmenge | 100 |
| Verpackungseinheit | Stk. |
| Verpackungsgröße (HxBxT) | 80,00 mm x 90,00 mm x 210,00 mm |
| Nettogewicht | 890,00 g |
| Bruttogewicht | 990,00 g |
